ЦИРКУЛЯЦИОННЫЕ НАСОСЫ DAB С МОКРЫМ РОТОРОМ A B D

A B D Корпус насоса из чугуна и алюминиевый литой корпус двигателя. Рабочее колесо из технополимера, вал двигателя из закаленной нержавеющей стали, монтируется на подшипники с графитными вкладышами, смазываемые перекачиваемой жидкостью. Фланцевые патрубки (резьба серия А), с резьбовыми соединениями для манометров управления. Кожух ротора и кожух статора выполнены из нержавеющей стали. Упорное кольцо из керамики, уплотняющие кольцевые прокладки сделаны из этилена-пропилена, пробка для выпуска воздуха из латуни. Асинхронный 2-полюсный двигатель с мокрым ротором, однофазная модель работает на трех скоростях, трехфазная модель работает на двух скоростях. Термозащита встроена в однофазную модель. Сдвоенная модель оснащена автоматическим клапаном и глухим фланцем.

Рабочий диапазон: от 1 до 12 м3/ч, с напором до 11 метров.

Диапазон температуры жидкости: от -10 С до + 110 С.

Перекачиваемая жидкость: чистая, не содержащая твердых частиц, минеральных масел, не вязкая, химически нейтральная, близкая по характеристикам к воде (макс. содержание гликоля 30%).

Максимальное рабочее давление: 10бар (1000 кПа)

Степень защиты: IP 44

Класс изоляции: F

Уплотнитель кабеля: PG 11

Монтаж: с горизонтальной осью двигателя.

pdf Полные технические характеристики DAB A , B , D
pdf Инструкция по монтажу и эксплуатации DAB A, B, D, BMH-BPH, DMH-DPH

ТАБЛИЦА ПОДБОРА A, B, D

Одинарный Сдвоенный P1
max W		 Q м3/ч 0 0,6 1,2 1,8 2,4 3 4,2 7,2 12
A 50/180 M - XM D 50/250.40 M 184 H (м) 5.7 5.6 5.4 5.3 5.1 4.8 4.2 2.6
A 56/180 M - XM
B 56/250.40M		 D 56/250.40 M 271 6.35 6.3 6.2 6.18 6 5.9 5.5 4.2 1.2
A 80/180 M - XM
B 80/250.40 M		 D 80/250.40 M 256 8.25 8 7.6 7.4 7.2 6.9 6.3 3.8
A 110/180 XM
B 110/250.40M		 D 110/250.40 M 410 11.3 11 10.8 10.5 10 9.8 9.2 7 1.7
A 50/180 XT
B 50/250.40 T		 D 50/250.40T 201 5.9 5.85 5.8 5.6 5.5 5.2 4.6 2.9
A 50/180 T - 197 5.6 5.6 5.6 5.5 5.43 5.4 4.9 28
A 56/180 XT
B 56/250.40 T		 D 56/250.40 T 291 6.4 6.3 6.2 6.1 6 5.9 5.7 4.4
A 50180 T - 297 6.42 6.42 6.41 6.4 6.4 6.4 6.1 4.8
A 80/180 XT
B 80/250.40 T		 D 80/250.40 T 272 8.2 7.9 7.6 7.3 7 6.8 6.1 3.7
A 80/180 T - 271 8.2 7.9 7.6 7.3 7 6.8 6.1 3.7
A 110/180 XT
B 110/250.40T		 D 110/250.40 T 403 11.3 11 10.8 10.5 10 9.8 9.2 7 1.6

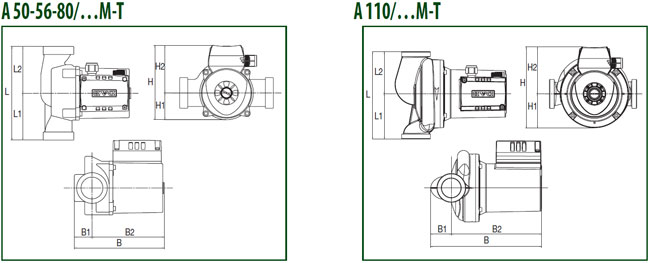

ГАБАРИТНЫЕ РАЗМЕРЫ A


МОДЕЛЬ L L1 L2 B B1 B2 H H1 H2 F
A 50/180 XM 180 90 90 173 34 139 143 52 92 2"
A 50/180 M 180 90 90 173 34 139 143 52 92 1"1/2
A 50/180 XT 180 90 90 173 34 139 143 52 92 2"
A 50/180 T 180 90 90 173 34 139 143 52 92 1"1/2
A 56/180 XM 180 90 90 173 34 139 143 52 92 2"
A 56/180 M 180 90 90 173 34 139 143 52 92 1"1/2
A 56/180 XT 180 90 90 173 34 139 143 52 92 2"
A 56/180 T 180 90 90 173 34 139 143 52 92 1"1/2
A 80/180 XM 180 90 90 173 34 139 143 52 92 2"
A 80/180 M 180 90 90 173 34 139 143 52 92 1"1/2
A 80/180 XT 180 90 90 173 34 139 143 52 92 2"
A 80180 T 180 90 90 173 34 139 143 52 92 1"1/2
A 110/180 M 180 93 87 229 42 186 167 70 97 1"1/2
A 110/180 XM 180 93 87 229 42 186 167 70 97 2"
A 110/180 T 180 93 87 229 186 42 163 70 93 1"1/2
A 110/180 XT 180 93 87 229 186 42 163 70 93 2"

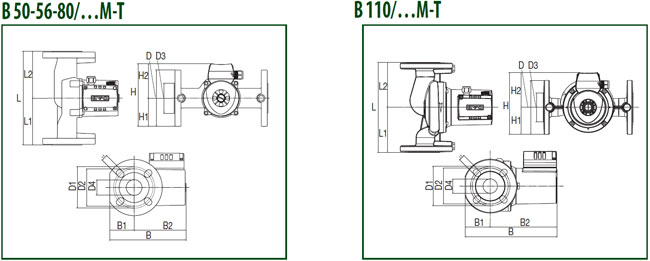

ГАБАРИТНЫЕ РАЗМЕРЫ B


МОДЕЛЬ L L1 L2 B B1 B2 D D1 D2 D3 D4 H H1 h2 F
B 50/250.40 M 250 125 125 204 65 139 150 110 100 80 40 167 75 92 DN40/PN10
B 50/250.40 T 250 125 125 204 65 139 150 110 100 80 40 167 75 92 DN40/PN10
B 56/250.40 M 250 125 125 204 65 139 150 110 100 80 40 167 75 92 DN40/PN10
B 56/250.40 T 250 125 125 204 65 139 150 110 100 80 40 167 75 92 DN40/PN10
B 80/250.40 M 250 125 125 204 65 139 150 110 100 80 40 167 75 92 DN40/PN10
B 80/250.40 T 250 125 125 204 65 139 150 110 100 80 40 167 75 92 DN40/PN10
B 110/250.40 M 250 125 125 256 70 186 150 110 100 80 40 172 75 97 DN40/PN10
B 110/250.40 T 250 125 125 256 70 186 150 110 100 80 40 168 75 93 DN40/PN10

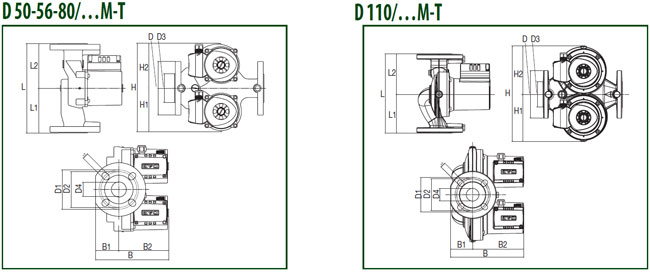

ГАБАРИТНЫЕ РАЗМЕРЫ D


МОДЕЛЬ L L1 L2 B B1 B2 D D1 D2 D3 D4 H H1 h2 F
D 50/250.40 M 250 125 125 204 65 139 150 110 100 80 40 247 122 126 DN40/PN10
D 50/250.40 T 250 125 125 204 65 139 150 110 100 80 40 247 122 126 DN40/PN10
D 56/250.40 M 250 125 125 204 65 139 150 110 100 80 40 247 122 126 DN40/PN10
D 56/250.40 T 250 125 125 204 65 139 150 110 100 80 40 247 122 126 DN40/PN10
D 80/250.40 M 250 125 125 204 65 139 150 110 100 80 40 247 122 126 DN40/PN10
D 80/250.40 T 250 125 125 204 65 139 150 110 100 80 40 247 122 126 DN40/PN10
D 110/250.40 M 250 122 128 231 70 161 150 110 100 80 40 302 149 154 DN40/PN10
D 110/250.40 T 250 122 128 232 70 161 150 110 100 80 40 302 149 154 DN40/PN10
